【3Dプリンタ作りたい】RAMPS解読続きの続き

注意。
電子工作をやったことの無い人が書いています。
参考にする際はご自身で確認を行ってください。
後々修正を加えていきますが、古いものは間違っている可能性が高いです。
燃えたりしても知りません。



諸事情により、ヒーターを使いません。
（うまくいくか判らないけど）

なので、エクストルーダとテーブルのヒーターは記載しません。
ご注意ください。

ということで、まずはヒーター部分を削除し、回路図の整理。



まずは12V部分。
赤枠の部分、Power、RESET、LEDです。

これだけｗ
数字は、Arduinoのピン番号です。

続いて、5V部分。
赤枠の部分、Endstop、Shermistorです。

これだけｗ
エンドストップは８個、モータドライバは４個、サーミスタは２個ありますが、表記は略しています。

上の図にMS123という部分があります。
この部分は、モータドライバの設定を変えるもののようです。
A4988の説明には”5段階のステップ解像度:”と書かれています。
A4988のデータシートを見ると、以下のような記載があります。

使うモータに合わせてMS123を繋ぎ変えることで、使い分けができるようです。

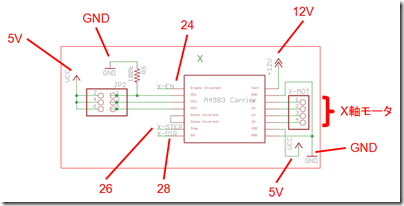

続いて、モータドライバです。
+12VはATX電源からの12V、VCCはArduinoからの5Vです。
左端の部分が、MS123を繋ぎ変える部分です。
数字は、Arduinoのピン番号です。
これはX軸モータのものなので、Y軸Z軸E軸も同じように繋ぎます。

もう少しだ。
もう少しでモータを回せるはずだ。
